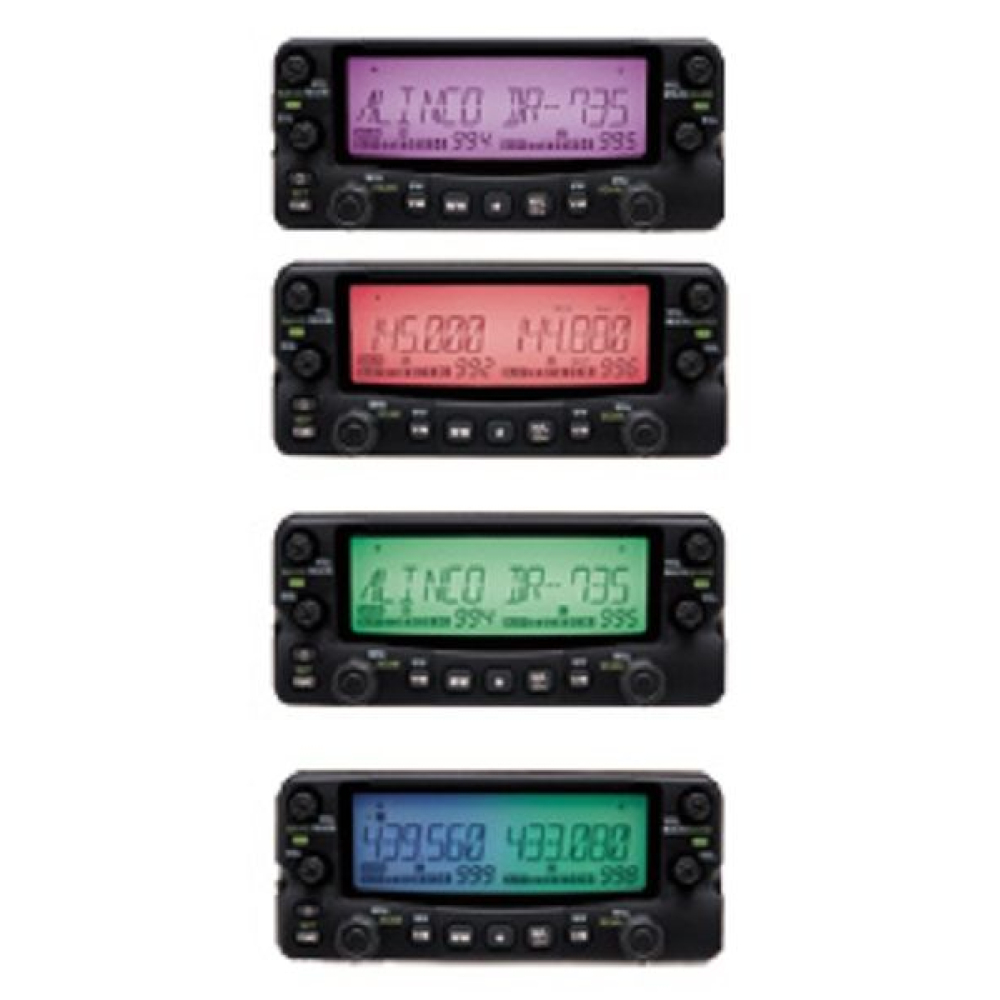

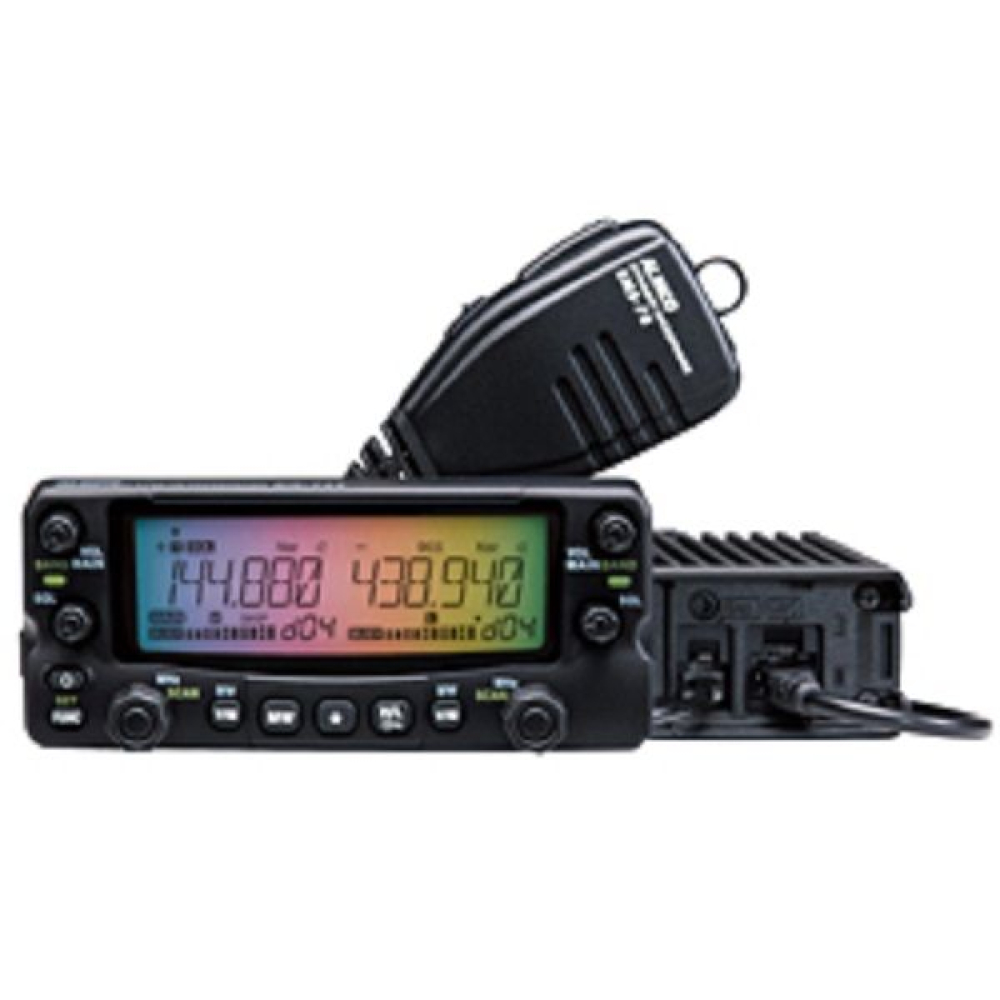

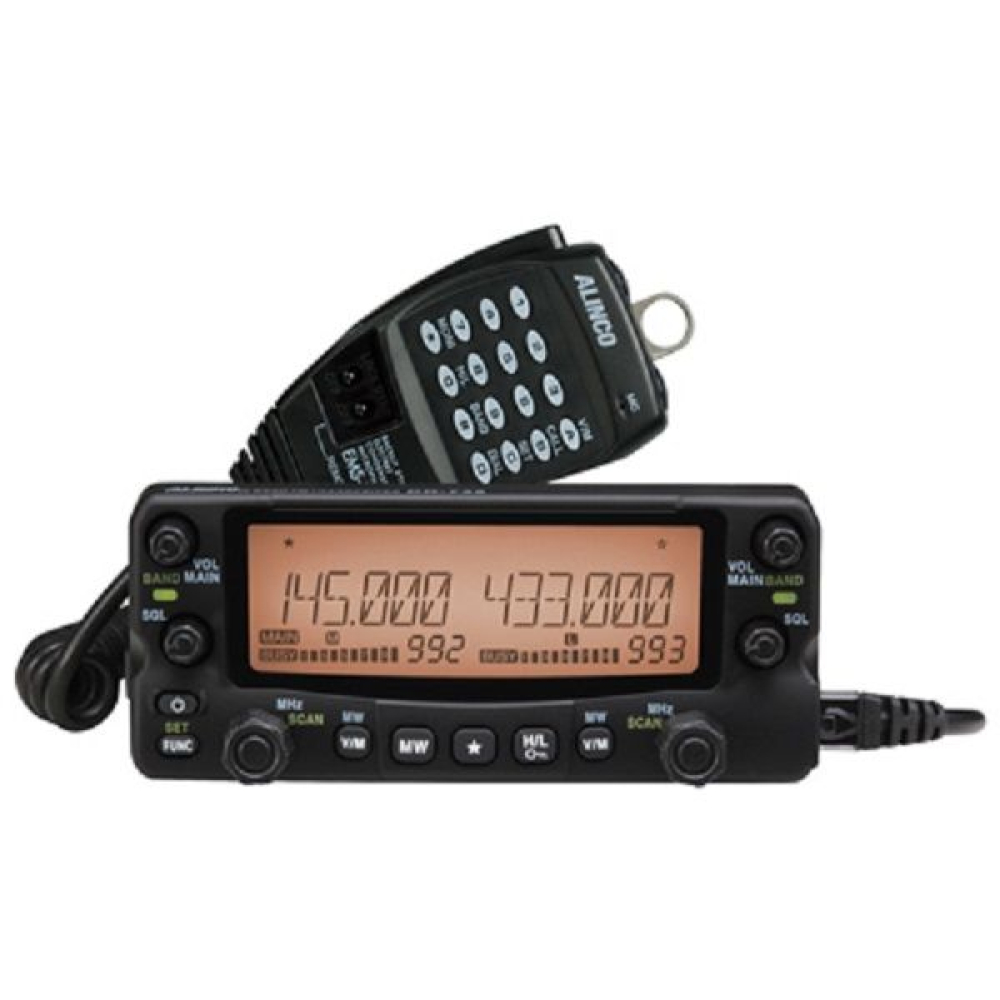

Alinco DR-735E mobiele UHF/VHF transceiver

Mobiele UHF/VHF transciever

UHF-Female (SO-239) antenne connector

Regelbaar uitgangsvermogen: 5/20/50 Watt


Productomschrijving

Kenmerken Alinco DR-735E mobiele UHF/VHF transceiver

• Type transceiver: Zendontvanger VHF/UHF Mobiel
• Frequentiebereik:
  • VHF TX: 144 - 145.995 MHz
  • UHF TX: 430 - 439.995 MHz
  • VHF RX: 108 - 173.995 MHz
  • UHF RX: 400 - 479,995 MHz
• Modulatiemodi: FM, NFM, F1E, F2D, A3E (alleen RX), AM
• Maximaal uitgangsvermogen: 5 / 20 / 50 Watt
• Voeding: 13,8V DC +/- 15% Negatieve aarde
• Antenneaansluiting: UHF-Female (SO-239)
• Aansluiting voor audio-accessoire: 8P8C of RJ-45
• Frequentiebereik:
  • TX: VS, VHF 144-147.995 MHz, UHF 430-449.995 MHz
  • TX: Europees: VHF 144-145.995 MHz, UHF 430-439.995 MHz
  • RX: 108-173.995 MHz, 400.000-479.995 MHz
• Modulatie: 16K0F3E (FM) / 8K50F3E (Narrow FM) / F1E (Optionele digitale stem) / F2D (1200bps) / A3E (alleen RX/AM) OPMERKING!!: 9600bps-pakket is niet bruikbaar
• Kanaalstappen: 5, 6.25, 8.33, 10, 12.5, 15, 20, 25, 30, 50, 100 KHz
• Geheugenkanaal: vrij programmeerbaar 1000 ch / R+L 100ch elk / dual 100ch / VHF CALL & UHF CALL 1ch elk / 5 paar programmascan
• Antenne-impedantie: 50 Ohm ongebalanceerd
• Frequentiestabiliteit: +/- 2,5 ppm
• Stroomvoorzieningsvereiste: 13,8 Volt DC +/- 15% Negatieve aarde
• Huidige afvoer: Ca. 12 Ampère TX hoog / 0,6 Ampère RX max. / 0.4A RX onderdrukt
• Bedrijfstemperatuur: -10°C tot +60°C (+14°F tot 140°F)
• Afmetingen (zonder uitsteeksel): 140(B) x 60(H) x 188(D) mm
• Gewicht: ca. 1,3 kg (45,9 oz)

Kenmerken transmitter (zenden)

• Uitgangsvermogen: Hoog 50 Watt / Midden 20 Watt / Laag 5 Watt (ongeveer)
• Middenvermogen vrij programmeerbaar in ingestelde modus tussen 50 en 5 Watt
• Modulatiesysteem: variabele reactantiefrequentiemodulatie
• Valse emissie: minder dan -60dB
• Maximale frequentieafwijking: +/- 5 KHz (FM) / +/- 2,5 KHz (NFM)

Kenmerken receiver (ontvangen)

• Ontvangstsysteem: dubbele conversie superheterodyne
• Gevoeligheid (-12dB SINAD): -14dBu (0.20uV) of beter
• Tussenfrequentie:
  • VHF-hoofdtelefoon: 21,7 MHz / 450 KHZ
  • UHF-hoofd: 30,85 MHz / 455 KHz
• Squelch: -18,0 dBu (0,1 uV) of minder
• Selectiviteit:
  • Brede FM: (-6dB) F15kHz of minder / (-50dB) F30kHz of minder
  • Smal FM: (-6dB) F9kHz of meer / (-50dB) F20kHz of minder
• Audio-uitgangsvermogen: 2,0 W (8 ohm, 10% vervorming)

*Specificaties kunnen zonder kennisgeving of verplichting worden gewijzigd. Prestatiespecificaties zijn alleen van toepassing op de amateurbands. Vergunning vereist voor gebruik van MARS. Controleer de regelgeving voordat u full-duplex gebruikt in de VS.

Microfoon bedrading

• 1. DC5V
• 2. Down
• 3. Remote
• 4. PTT
• 5. MicGND
• 6. Mic
• 7. GND
• 8. UP

Optioneel verkrijgbare accessoires

• EJ-47U digitale modulatie uint
• EDS-30 Scheidingskit voor besturingseenheid (frontpaneelbeugel, 5 m kabel en een hardwarepakket)
• EDS-8 Microfoonstekker conversiekabel

Inhoud verpakking

• 1x Alinco DR-735E mobiele UHF/VHF transceiver
• 1x Microfoon (T-model EMS-79/E-model EMS-78 zijn fabrieksnormen)
• 1x DC-kabel voedingskabel (15 Ampère zekering)
• 1x Montageset bestaande uit beugel en schroeven
• 1 x Handleiding in het Engels
