BLX 98 RF Power Transistor ORIGINELE PHILIPS
Omschrijving

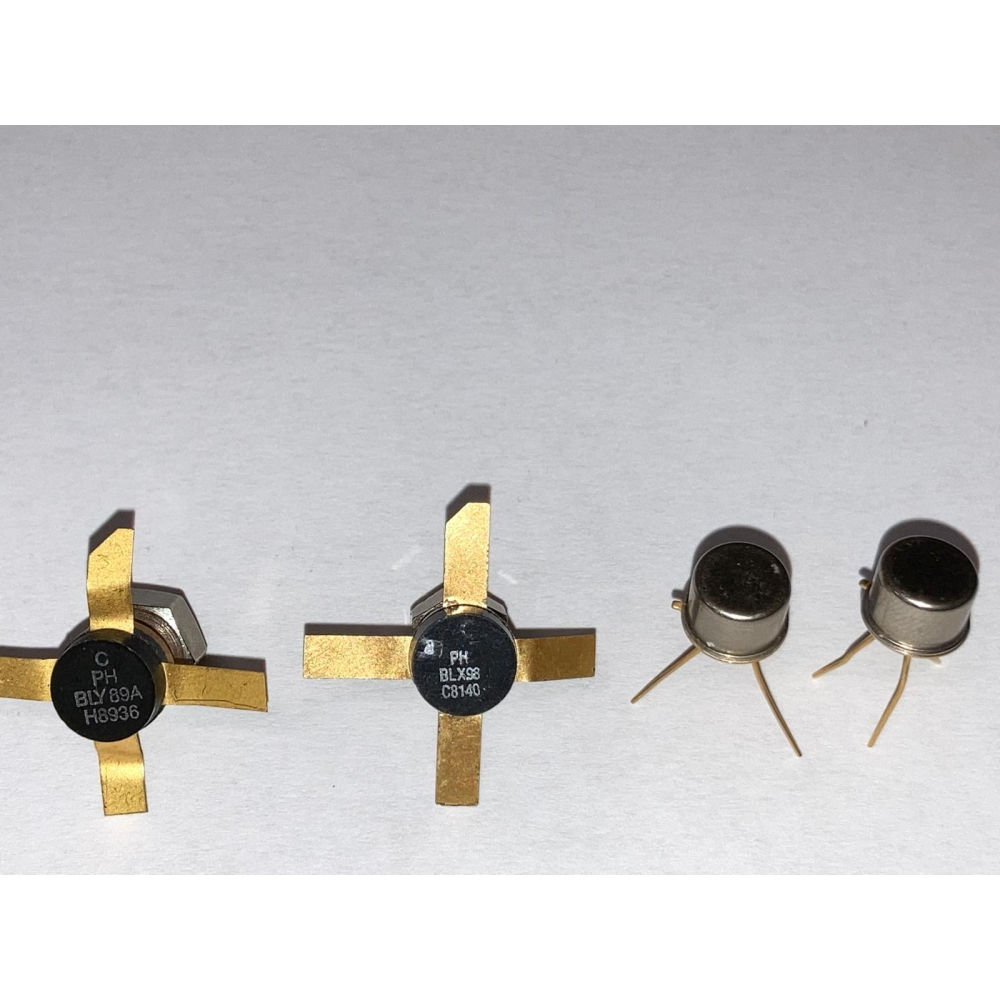

PH BLXY98 RF Power Transistor
ORIGINELE PHILIPS
De BLX98 is een NPN silicium planaire epitaxiale RF-vermogenstransistor die voornamelijk bedoeld is voor gebruik in lineaire UHF-versterkers voor televisietoepassingen. Oorspronkelijk geproduceerd door Philips, is het een component voor specifieke toepassingen.
Belangrijkste Specificaties
De transistor is ontworpen voor UHF-toepassingen, met name in de band IV/V, en is verpakt in een 4-aderige stud-mounted SOT-48-behuizing.
- Toepassing: Lineaire UHF TV-zender/transponderversterkers.
- Frequentiebereik: 470 tot 860 MHz.
- Uitgangsvermogen: Datasheets suggereren tot 10 W output bij 430 MHz (met 10 dB gain) of 4 W lineair vermogen bij 850 MHz.
- Voedingsspanning: Ontworpen voor een collector-emitter spanning (Vce) van 25 V.
- Versterking (Gain): Typisch 5,5 dB bij 860 MHz.
- Type: NPN, bipolaire junctietransistor (BJT).
- Materiaal: Silicium, bevat Beryllium Oxide.
Beschikbaarheid
Omdat de BLX98 een ouder, gespecialiseerd onderdeel van Philips (nu Ampleon en NXP) is, is het over het algemeen niet meer in massaproductie. Het is voornamelijk verkrijgbaar als "New Old Stock" (NOS) via gespecialiseerde elektronicaonderdelenhandelaren en online marktplaatsen.
Equivalenten en Alternatieven
Directe moderne equivalenten kunnen moeilijk te vinden zijn vanwege de specifieke aard en frequentiebereiken. Moderne alternatieven zijn vaak LDMOS-transistors.
- Moderne LDMOS-alternatieven: Voor hedendaagse ontwerpen in vergelijkbare frequentiebanden worden vaak transistors zoals de BLF989ES (voor 400-860 MHz) of de BLF6G13L-250P (voor 23cm band) gebruikt, die veel hogere vermogensniveaus en betere efficiëntie bieden.
- Gerelateerde oudere onderdelen: Andere transistors in de Philips BLX- en BLW-series, zoals de BLX96 of BLW898, zijn ontworpen voor vergelijkbare UHF-toepassingen, maar met andere vermogens- of frequentiekarakteristieken.
