€199,95
Excl. BTW: €199,95
- Excl. BTW:
- €199,95
- Model:
- Grazioli FE6V 5/8 Wave VHF basisantenne
- Levertijd:
- 1-2 werkdagen
- Merk:
- Grazioli
Omschrijving
Antennehoogte: 4,17 m bij 50 MHz
Lengte van de radialen: 1,4 m (volledige kwartgolf)
Productomschrijving:

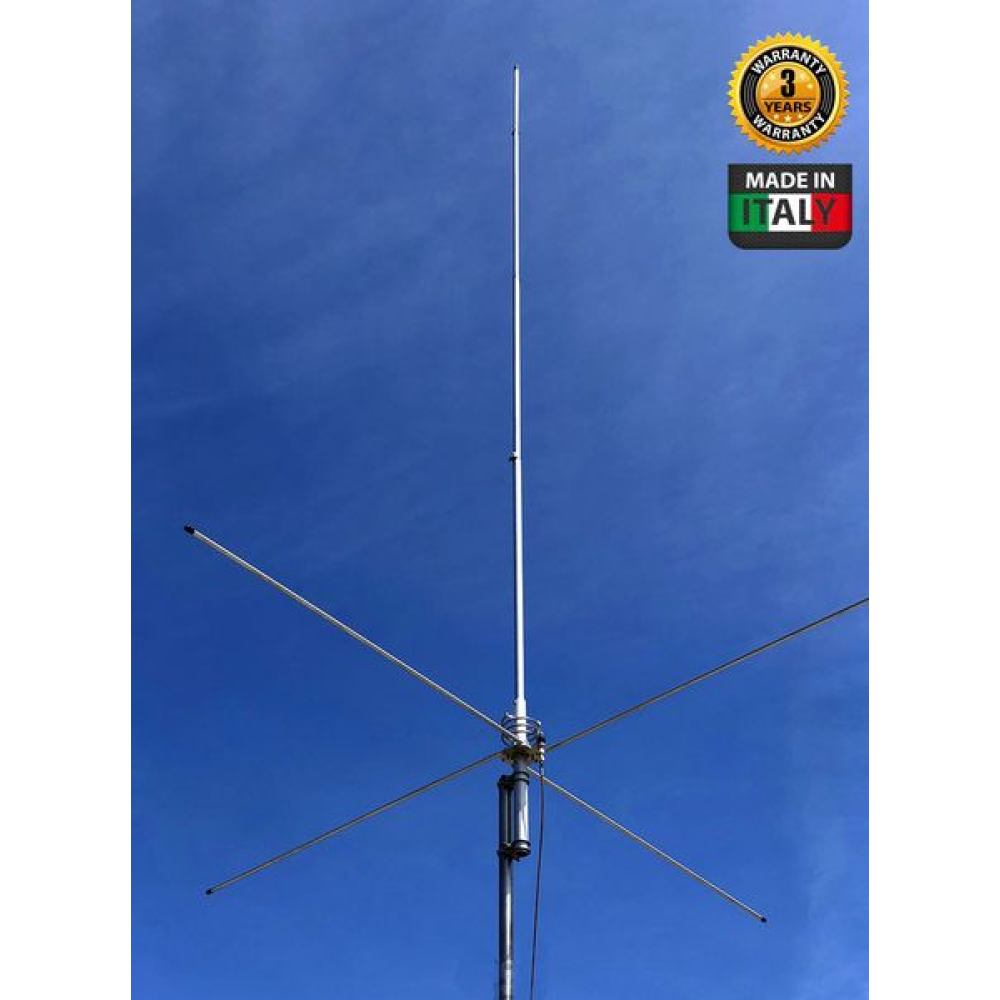

De Grazioli FE6V is een 5/8 golf VHF antenne voor de 6-meter band. Deze antenne is instelbaar van 50 MHz tot 54 MHz en wordt geleverd met een afsteltabel. De Grazioli FE6V is een uiterst robuuste en goed presterende VHF-antenne met een lage stralingshoek, die in staat is om extreem hoge vermogens te weerstaan (tot 2 kW continu in alle modes). Dit maakt de Grazioli FE6V uniek en een uitstekende keuze in de huidige markt.
Voor de buizen is de beste beschikbare legering gebruikt voor antenneconstructie: de AW6063-T66 legering van aluminium, magnesium en silicium, gehard tot de T-66 staat. Dit geeft de spriet een uitzonderlijke weerstand, vervaardigd door extrusie en vervolgens koudgetrokken. Het "Ground Plane" bestaat uit vier robuuste radialen van 1,4 meter (140 cm).
De connector van de Grazioli FE6V is geen standaard commerciële SO-239 connector, maar is speciaal ontworpen en vervaardigd door Grazioli. Deze connector heeft een echte impedantie van 50 Ohm en is geschikt voor gebruik tot 500 MHz. Het doel was om een betrouwbare connector te creëren die bestand is tegen 5 kW continu bij 30 MHz. De behuizing is gemaakt van CW614N vernikkeld messing, terwijl de pin is verguld met 24K goud om oxidatie te voorkomen. De connector is uitgerust met een 4-vin isolator die zorgt voor centrering en elasticiteit, waardoor contactverliezen worden geminimaliseerd. Het isolerende deel is vervaardigd van PTFE, een van de beste isolerende materialen.
De bevestigingsbeugel is gemaakt van 2,5 mm dik AISI304 roestvrij staal en wordt aan de antennebuis bevestigd met een klemsluitsysteem, wat zorgt voor een extreem sterke mechanische vergrendeling. De bevestiging aan de mast gebeurt met een AISI304 M6 V-bout en hoge moeren voor eenvoudig vastdraaien.
Kenmerken van de Grazioli FE6V 5/8 golf VHF basisantenne:
- Antenne Type: 5/8 λ VHF GP met vier volledige ¼ d' golf radialen
- Materialen: Aluminiumlegering AW6063-T66 hardgetrokken buis, glasvezel, messing, PTFE. Alle hardware is gemaakt van RVS AISI-304 en 316.
- Frequentiebereik: Afstembaar van 50 MHz tot 54 MHz (met grafiek)
- Windoppervlak: 0,16 m²
- Impedantie: 50 Ohm, ongebalanceerd
- Windbelasting bij 130 km/h: 15,6 kgf
- Stralingstype: Omnidirectioneel
- Windoverleving (zonder ijs): 150 km/u
- Polarisatie: Lineair
- Verticale antennehoogte: 4,17 m bij 50 MHz
- Gain: 1,5 dBd – 3,65 dBi
- Lengte van de radialen: 1,4 m (volledige kwartgolf)

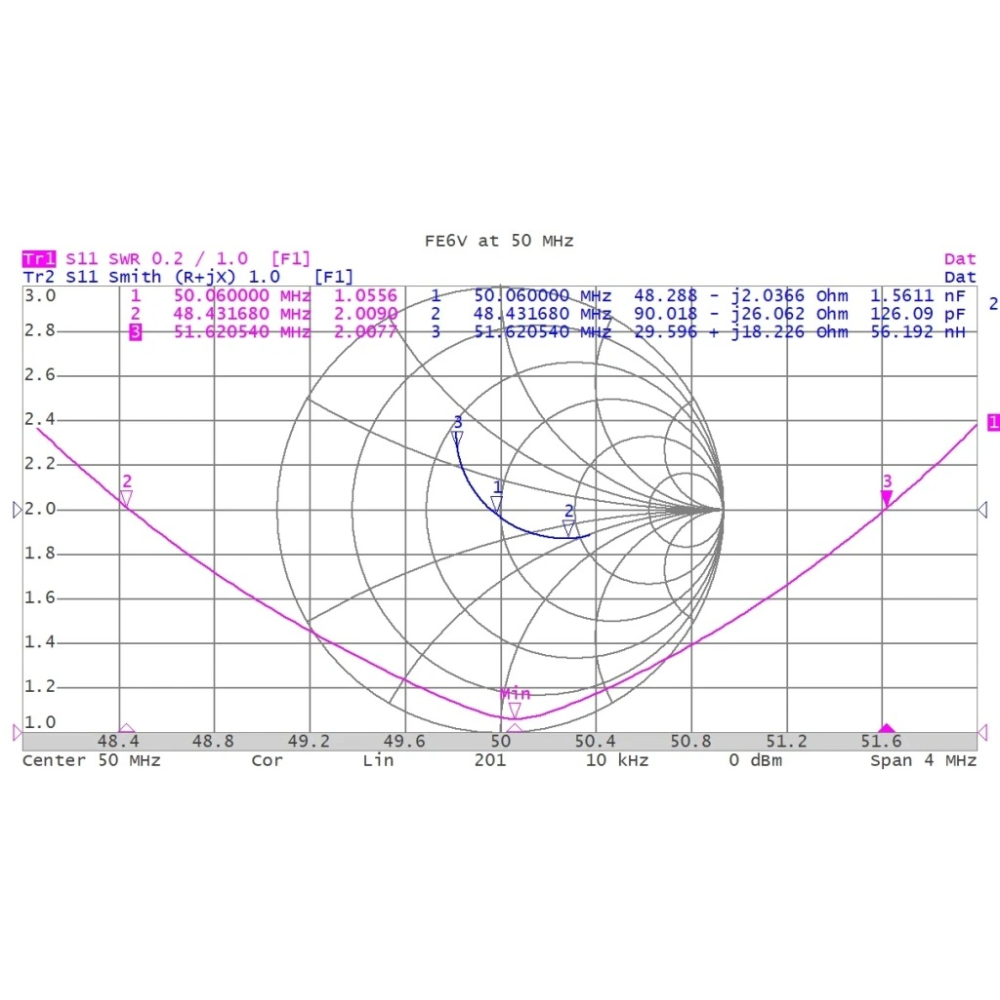

- Bandbreedte @ SWR 2:1: ≥ 3,1 MHz @ 50 MHz
- Montage mastbeugel: Ø 40-54 mm
- SWR @ resonantie: ≤ 1.2:1 @ antenne connector
- Max. Ingangsvermogen: 2000 Watt continu in alle standen
- Voedingssysteem: Hoge "Q" luchtgewonden bijpassende spoel, DC-Ground
- Afmetingen verpakking: 14 x 14 x 145 cm
- Gewicht antenne: 3,34 kg
- Gewicht in verpakking: 4,6 kg
- Ingangsconnector: 50Ω UHF-Female, PTFE-isolator, vergulde pin

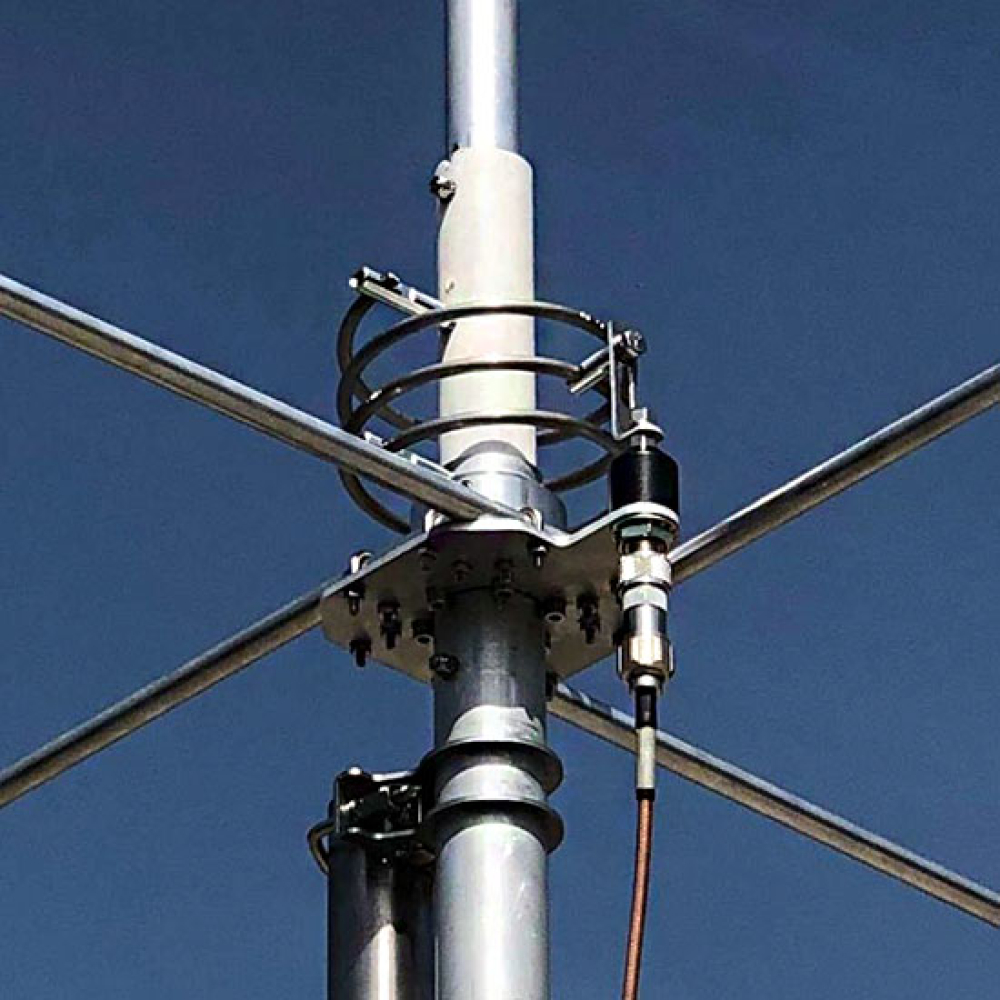

De hoge "Q" -spoel:
De spoel speelt een cruciale rol bij het afstemmen van de impedantie en de maximale overdracht van RF-vermogen.
De kwaliteitsfactor (Q) wordt bepaald door de verhouding lengte/diameter, de spoed tussen de windingen, het materiaal, de diameter van de draad en de aanwezigheid of afwezigheid van metalen kernen.
Eenvoudig gezegd, hoe hoger de Q van de spoel, hoe lager de hoogfrequente verliezen.
We hebben een royaal bemeten spoel ontwikkeld die in de lucht hangt zonder metalen kernen, met ver uit elkaar geplaatste windingen die een van de hoogst technisch mogelijke Q-waarden bereiken.
Dit zorgt voor maximale efficiëntie en het vermogen om hoge RF-vermogensniveaus te weerstaan.
Bovendien is de spoel direct gelijkstroomgeaard om atmosferische storingen en achtergrondgeluiden aanzienlijk te verminderen.

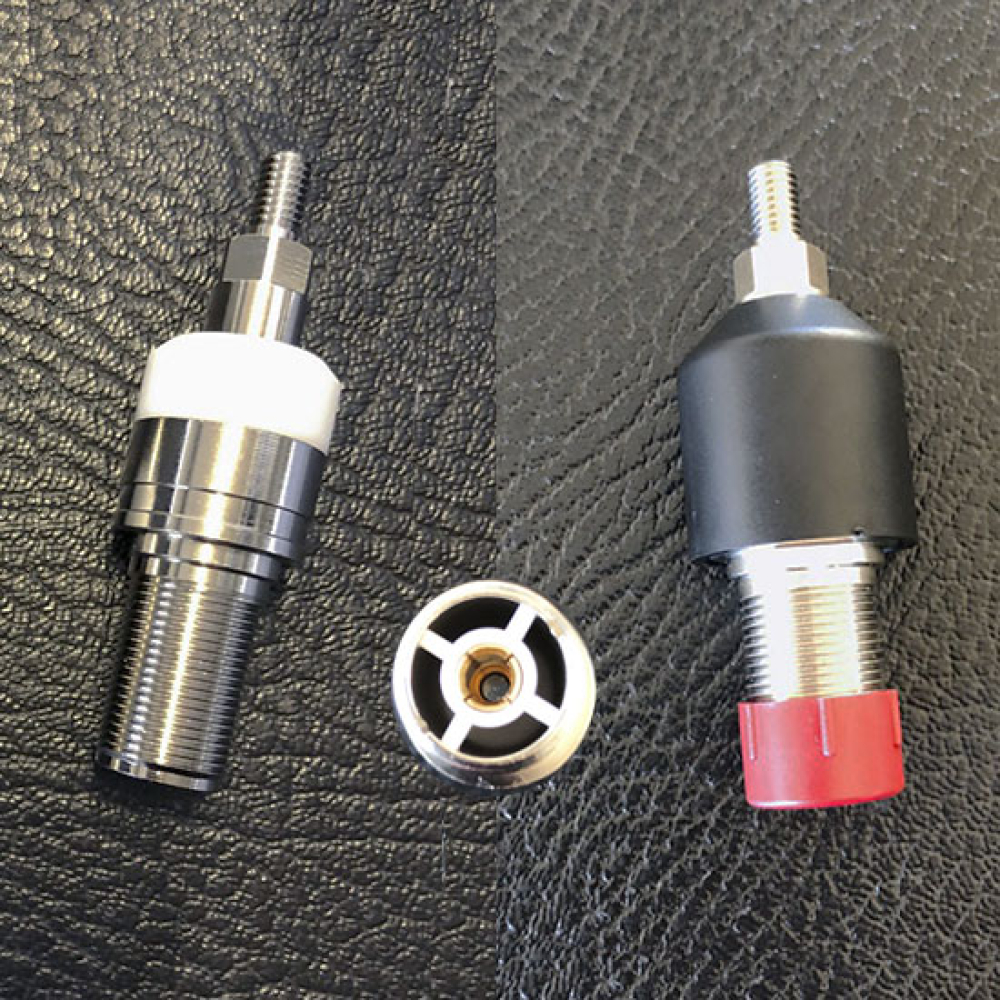

UHF-connector:
De FE6V-antenneconnector is niet het commerciële SO-239-type dat door de meeste fabrikanten wordt gebruikt.
Onze connector is zelf ontworpen en gebouwd; hij heeft een echte 50 Ohm karakteristieke impedantie en is geschikt tot 500 MHz.
We hebben een betrouwbare connector ontwikkeld die bestand is tegen 5 kW continu RF-vermogen bij 30 MHz en meer dan 3 kW bij 50 MHz.
De behuizing is gemaakt van CW614N vernikkeld messing, terwijl de pin is verguld met 24K goud om oxidatie te voorkomen.
De connector is uitgerust met een 4-vin isolator die zijn centrering en elasticiteit behoudt om contactverliezen te voorkomen.
Het isolatiemateriaal is PTFE, een van de beste isolatoren vanwege zijn uitzonderlijke elektrische en thermische eigenschappen (lage diëlektrische constante en verminderde verliesfactor, bedrijfstemperatuur van -100 tot +260 °C).
Het geheel wordt beschermd door een speciale elastomeer kap die het binnendringen van water en vocht voorkomt.
Ankerbeugel:
Deze is gemaakt van 2,5 mm dik AISI 304 roestvrij staal en wordt met een klemsysteem aan de antennebuis bevestigd, wat zorgt voor een uiterst robuust mechanisch slot.
De mastkoppeling bestaat uit een M6 V-bout van AISI 304 staal en kolommoeren voor eenvoudig en veilig vastdraaien.
Inhoud verpakking:
- 1x Grazioli FE6V 5/8 Wave VHF basisantenne
- 1x Montageset
- 1x Afsteltabel
Levertijd 1-3 werkdagen
alleen online te bestellen.
