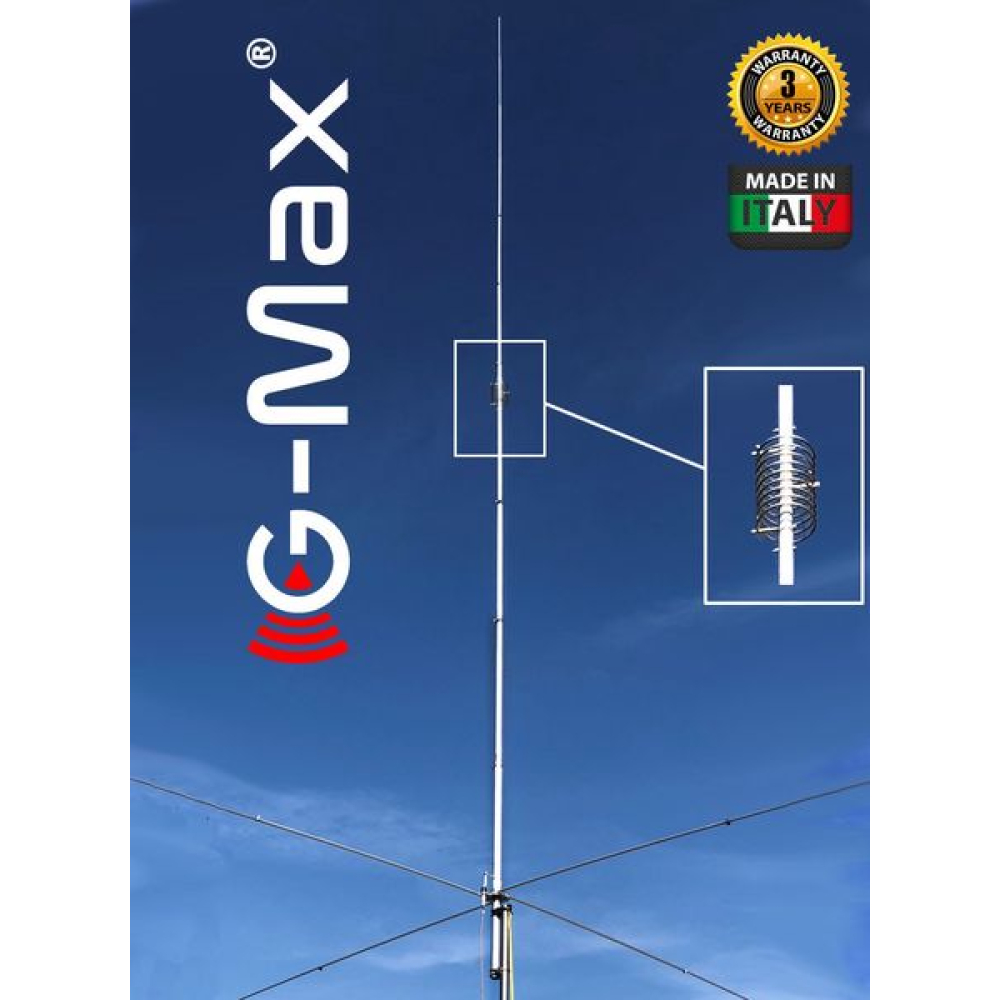

Grazioli G-Max verticale collineare 27Mhz antenne.

Verticale collineare CB antenne

Voor 10m en 11m banden

Lengte 10,85 meter

Productomschrijving

De Grazioli G-Max is gebouwd op de mechanica van de beproefde Grazioli FE10V, en daardoor levert deze G-Max antenne uitzonderlijke prestaties die vergelijkbaar of beter zijn dan die van een Yagi met 2 elementen maar met het voordeel dat de Grazioli G-Max omnidirectioneel is.

De G-Max antenne van het Italiaanse merk Grazioli.

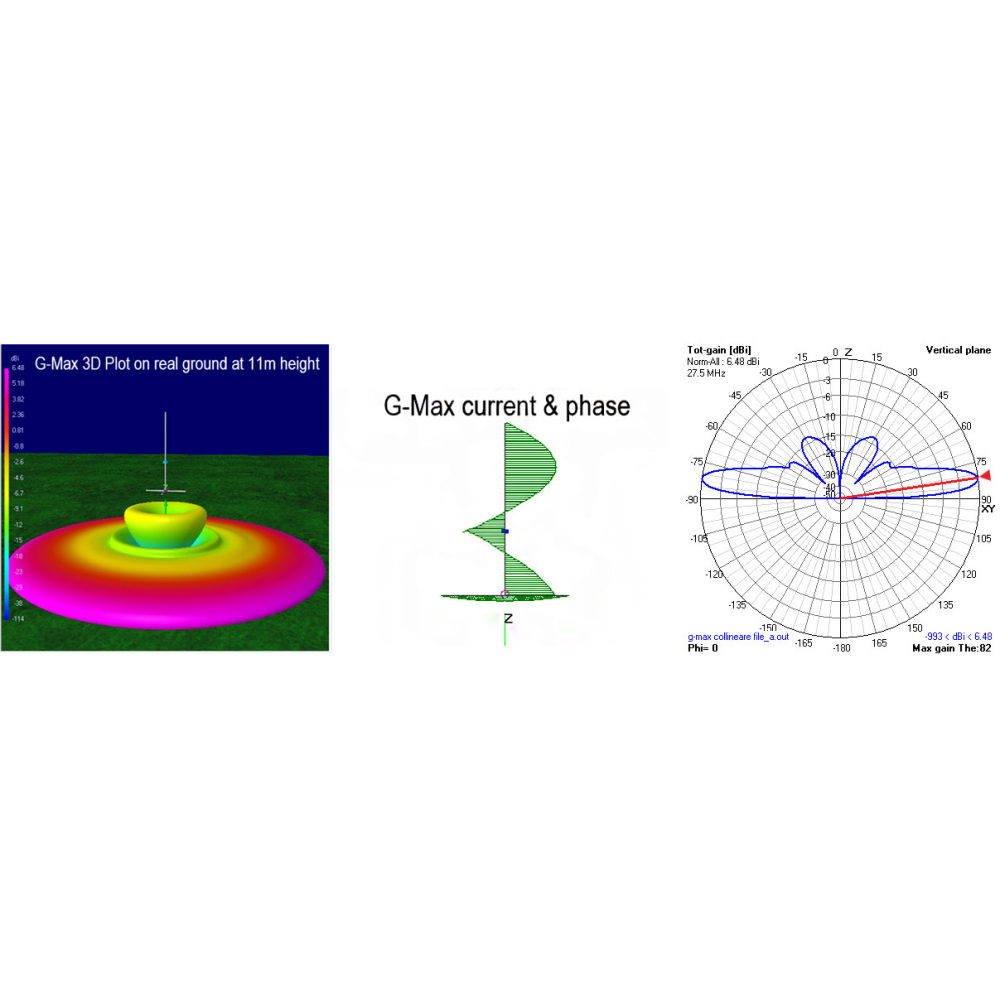

Dankzij de hoge versterking, gecomprimeerde hoofdlus met lage stralingshoek levert de G-max u gegarandeert nooit eerder vertoonde prestaties.

Voor de buizen van de G-Max heeft Grazioli het beste materiaal gebruikt voor de constructie van antennes; het is een legering van aluminium, magnesium en silicium genaamd AW6063-T66, gehard tot de staat T-66.
Het geeft de antenne een uitzonderlijke weerstand, die wordt bereikt door extrusie en vervolgens door koudtrekken.
De buiselementen zijn uiterst nauwkeurig gefrabiceerd op beide diameters en ook op wanddikte, waardoor een precieze koppeling mogelijk is met de minste "speling" tussen de buizen.

"Ground Plane" van de G-Max is samengesteld uit 4 sterke radialen met een lengte van 270cm, "Full-Quarter Wave" gemaakt in twee telescopische secties met klembevestiging, met een diameter en dikte van respectievelijk 13×1.25mm en 10x1mm.

De radialen worden door middel van twee U-bouten en zelfborgende moeren aan de steunplaat bevestigd. In het bevestigingsgebied zitten 4 glasvezelversterkingen die de gewrichten versterken en beknelling voorkomen.

De faseringscorrectiespoel

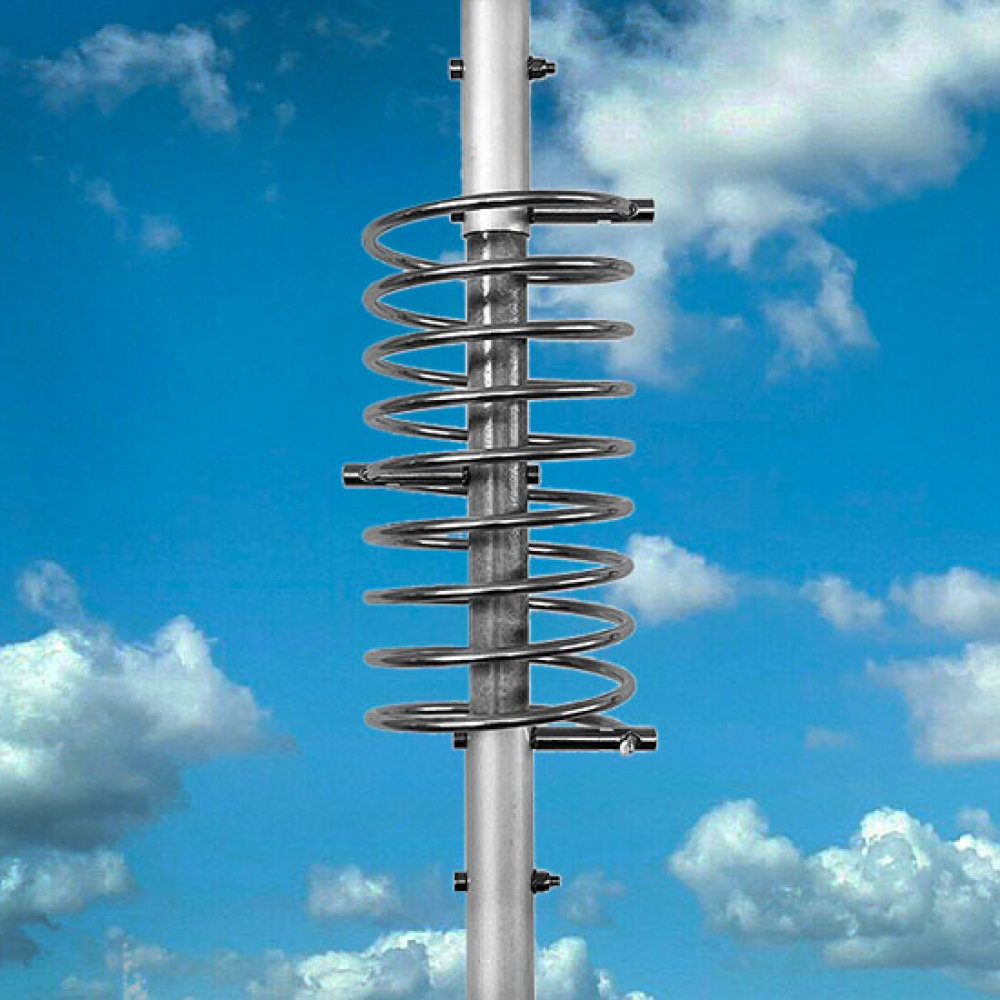

De spoel van de Grazioli G-Max is zorgvuldig geplaatst aan de uiteinden van de twee centrale stralende secties. Deze vervult drie functies die van extreem belang zijn voor dit type collineaire antennes,

1. De eerste heeft als taak de fase van het RF-signaal met 180° te vertragen tussen de eerste sectie op 1/4 Lambda en de tweede sectie op 5/8 Lambda, dus dat het hele uitstralende deel (zweep) in fase uitstraalt.
2. De tweede functie is om de sterke capacitieve reactantie die aanwezig is op de bovenste 5/8 sectie te compenseren dankzij de intrinsieke inductieve reactantie.
3. De derde functie is om al het vermogen zonder verliezen over te dragen naar de bovenste sectie.

Dit alles wordt mogelijk gemaakt dankzij de hoge "Q"-factor van onze spoel, ontworpen om alle drie genoemde functies op de best mogelijke manier uit te voeren.

De UHF-connector

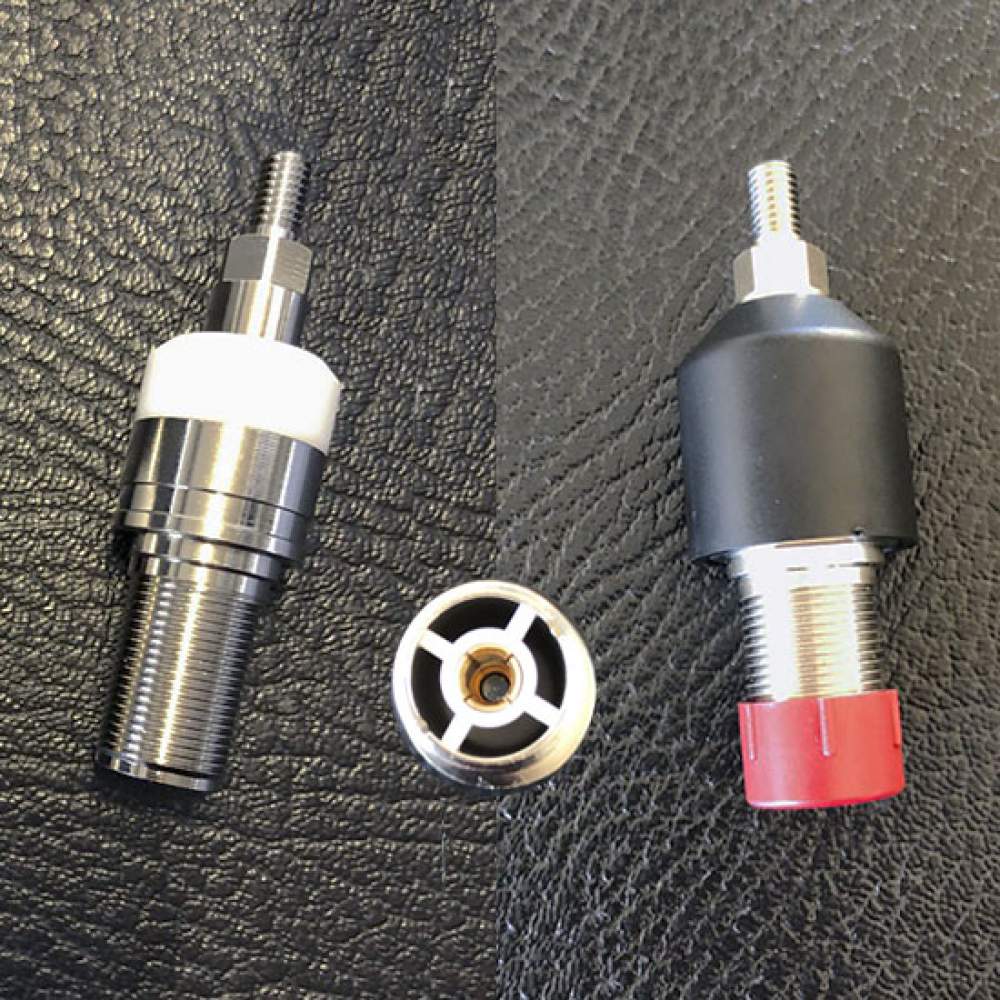

De FE10V-connector is geen commerciële SO-239-type connector zoals de meeste fabrikanten gebruiken. De connector is rechtstreeks door ons ontworpen en gebouwd, heeft een echte impedantie van 50 Ohm en kan gebruikt worden tot 500 MHz. Het doel was om een betrouwbare connector te creëren die 5Kw CW continu bij 30 MHz kan weerstaan.

De body van de G-Max is vervaardigd uit CW614N vernikkeld messing, terwijl de pin is geplateerd in 24K goud om oxidatie te voorkomen en uitgerust met een 4-vin isolator die zijn centrering en elasticiteit behoudt, waardoor contactverliezen worden vermeden.

Het isolerende deel van de Grazioli G-Max is gemaakt van PTFE, een van de beste isolerende materialen vanwege zijn uitzonderlijke elektrische (lage diëlektrische constante en verminderde verliesfactor) en thermische (bedrijfstemperatuur van -100 ° tot + 260 °) en is beschermd tegen een speciale elastomeer dop die het binnendringen van water en vocht voorkomt.

De bevestigingsbeugel

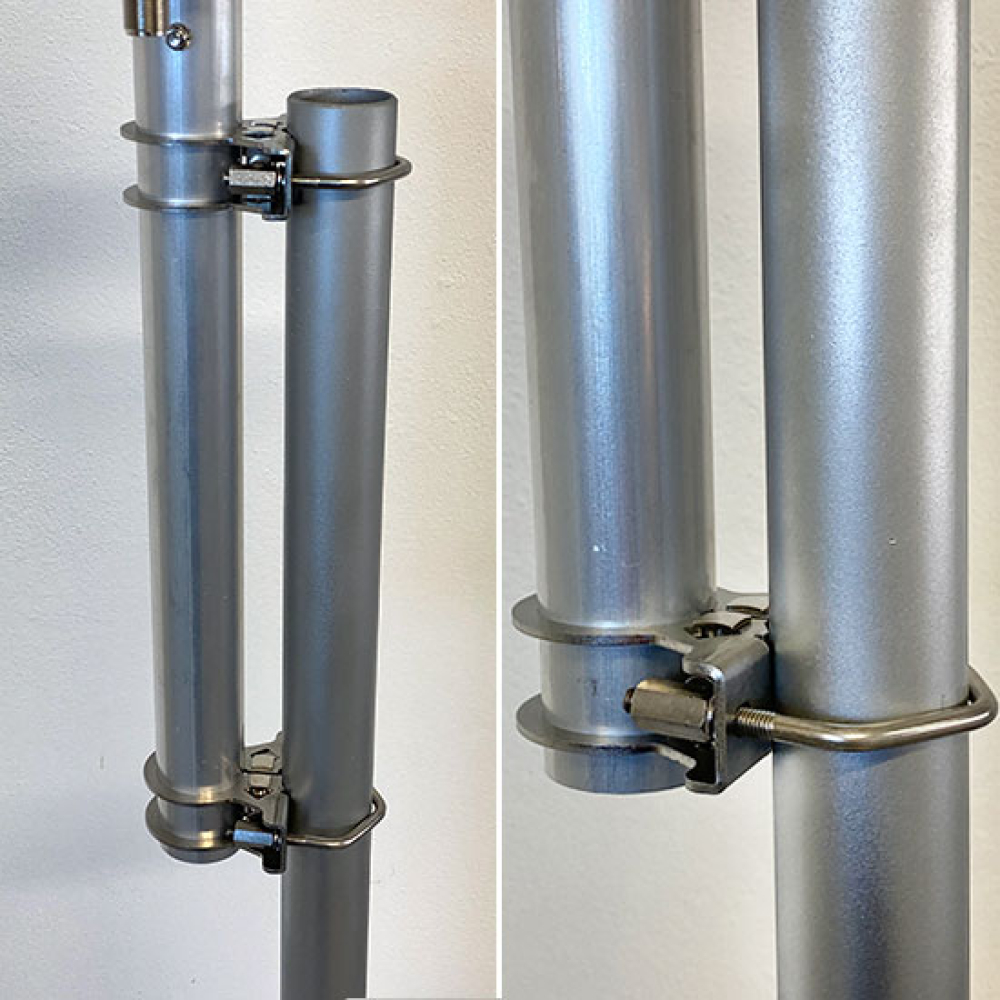

De bevestigingsbeugel van de Grazioli G-Max is gemaakt van 2,5mm dik AISI304 roestvrij staal en wordt met een klemsysteem aan de antennebuis bevestigd waardoor een extreem sterke mechanische vergrendeling ontstaat. De bevestiging aan de mast is gemaakt met AISI304 M6 V-bout en hoge type moeren om het vastdraaien te vergemakkelijken.

Let op: plaats de antenne niet in de buurt van elektriciteitsleidingen dit is gevaarlijjk.

Kenmerken Grazioli G-Max antenne

• Frequentiebereik: 27.0 - 28.5 MHz (afstembaar)
• Antenne type: ground pane collinear 5/8 λ over 1/4 λ in fase
• Gain: 3,50 dBd - 5,65 dBi

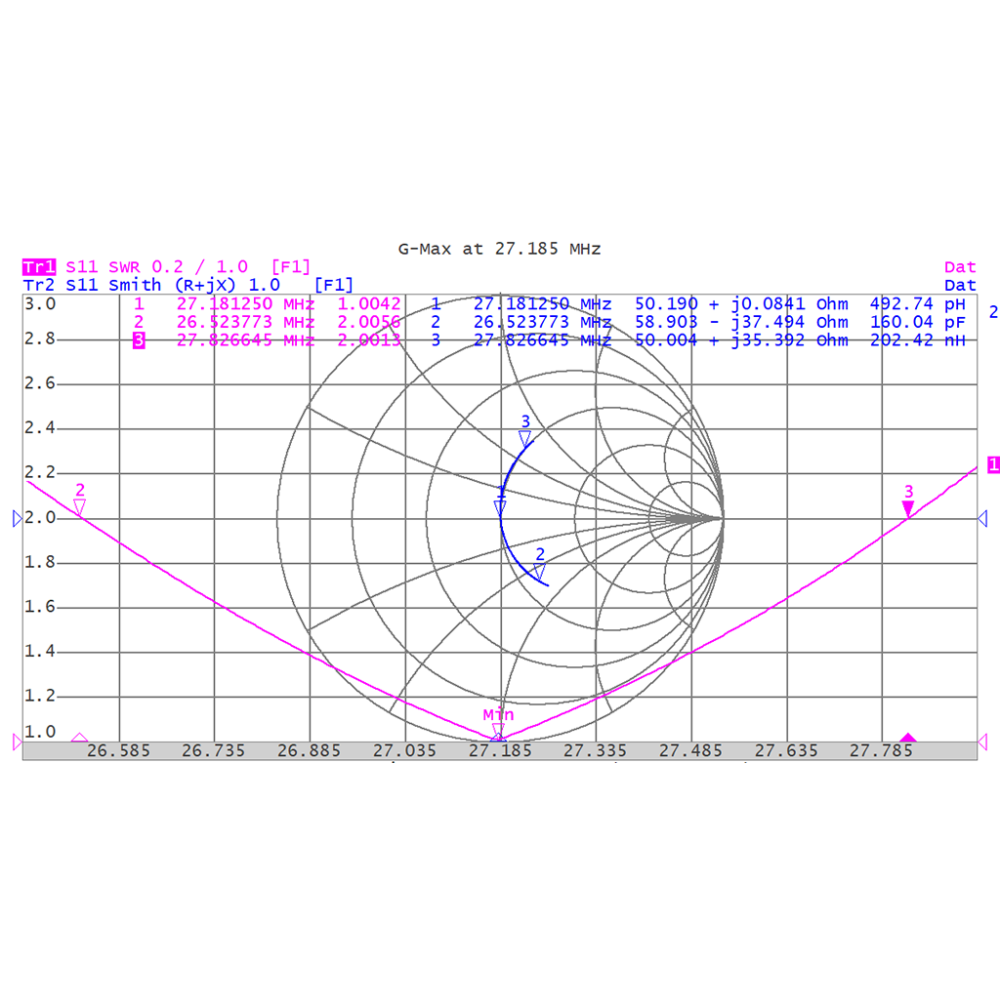

• VSWR: ≤1,2:1
• Bandbreedte: ≥ 1,3 MHz bij 27 MHz
• Maximum ingangsvermogen: 5000 Watt (CW)
• Impedantie: 50 Ohm
• Polarisatie: Lineair verticaal
• Materiaal: Aluminnum Alloy AW6063-T66 hard drawn tube, Fiberglass, Brass, PTFE. All hardware are made of SS AISI-304 and 316
• Mast Ø: 40 - 54 mm
• Max wind resistance: 130 km/h
• Voor montage aan een mast
• Antenne connector: UHF-Female, PTFE insulator & gold plated centrale pin
• Radiaal lengte: 270cm
• Totale hoogte: 10.85 meter (inclusief beugel)
• Gewicht: 6800 gram
• Afmetingen verpakking: 14 x 14 x 145cm
• Gewicht verpakking: 8200gram

Inhoud verpakking

• 1x Grazioli G-Max antenne
• 1x Set montage materiaal
• 1x Installatie handleiding in het Engels en Italiaans
• Grazioli is een nieuw Italiaans antenne merk op de markt van de zendamateurs en 27MC gebruiker

• ANTENNE IS ALLEEN ONLINE TE BESTELLEN
