Grazioli MV6 Multiband Basisantenne

Frequentiebereik: 14, 18, 21, 24, 28 en 50 MHz
Voor mastdiameter: Ø 40 - 54 mm
Antenne lengte: 620 cm

Productomschrijving:
De Grazioli MV6 is een verticale multiband 1/4 Wave Ground Plane basisantenne, geschikt voor de 20, 17, 15, 12, 10 en 6 meter HAM-banden.
Deze antenne is vervaardigd uit een zeer robuuste AW6063-T66 aluminiumlegering en CNC-gefreesde onderdelen.
De MV6 wordt geleverd met een hoogwaardige bevestigingsset van roestvrij staal (304 en 316), wat zorgt voor een lange levensduur zonder roest.

Met een hoog ingangsvermogen tot 3 kW continu in alle modi, is de Grazioli MV6 een krachtige keuze.
De antenne wordt geleverd met een gedetailleerde montagehandleiding en heeft een uniek serienummer voor identificatie van de productiebatch en constructiegegevens.

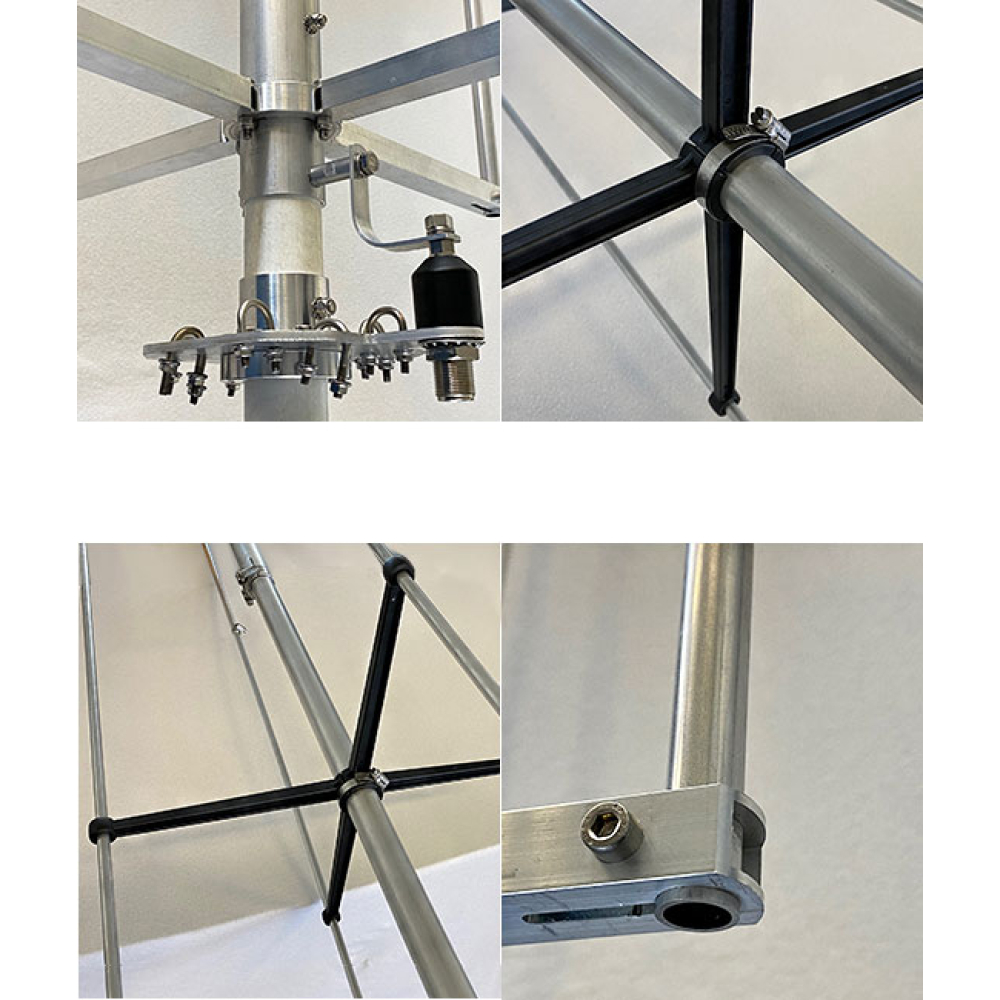

De MV6 bestaat uit een centrale radiator voor de onderste 20m band, omringd door vier zijradialen die resoneren op de hogere 17, 15, 12, 10 en VHF 6m banden.
De antenne wordt rechtstreeks gevoed, zonder dat adapters of transformatoren nodig zijn, wat verlies en beperking van het toepasbare vermogen voorkomt.

Om DC-kortsluiting te vermijden, is de Grazioli MV6 uitgerust met een hoog-ohmige inductantie, die storingen door atmosferische gebeurtenissen of elektrostatische ontladingen helpt te voorkomen.
De kalibratie van de MV6 kan eenvoudig worden uitgevoerd door de telescopische delen van de radialen en de centrale antenne aan te passen.
Elke frequentie kan onafhankelijk worden ingesteld, met uitzondering van de 17m-band, die ook de resonantie van de 6m-band beïnvloedt. Voor een eenvoudigere kalibratie raden we het gebruik van een grafische antenne-analyzer zoals de RigExpert aan.

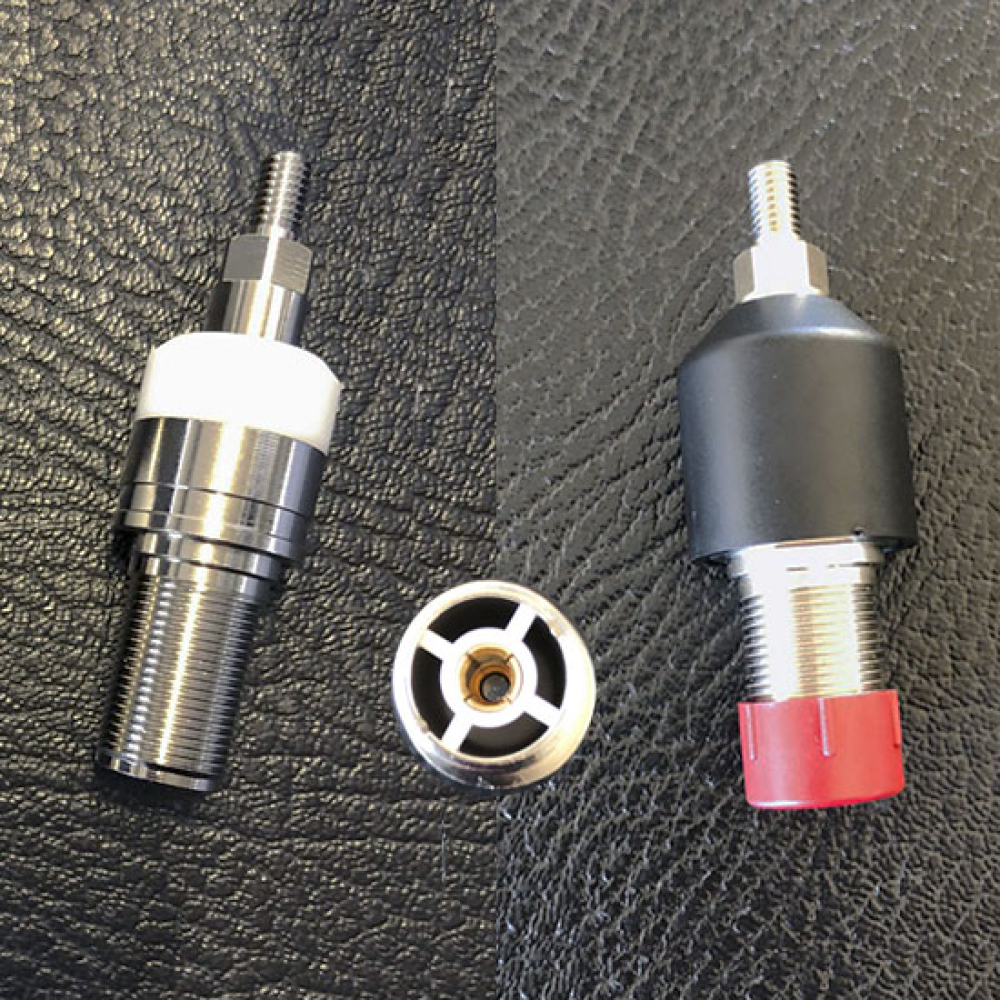

De connector van de MV6 is speciaal ontworpen door Grazioli en is geen standaard SO-239-type connector.
Deze connector heeft een echte impedantie van 50 Ohm en is geschikt voor gebruik tot 500 MHz.
Het ontwerp is gericht op betrouwbaarheid en kan tot 5 kW CW continu bij 30 MHz aan.
De behuizing is gemaakt van CW614N vernikkeld messing, terwijl de pin is voorzien van 24K vergulding om oxidatie te voorkomen.
De connector is uitgerust met een 4-vin isolator die zorgt voor een goede centrering en elasticiteit, wat contactverliezen minimaliseert.
Het isolerende deel is vervaardigd uit PTFE, een van de beste isolerende materialen.

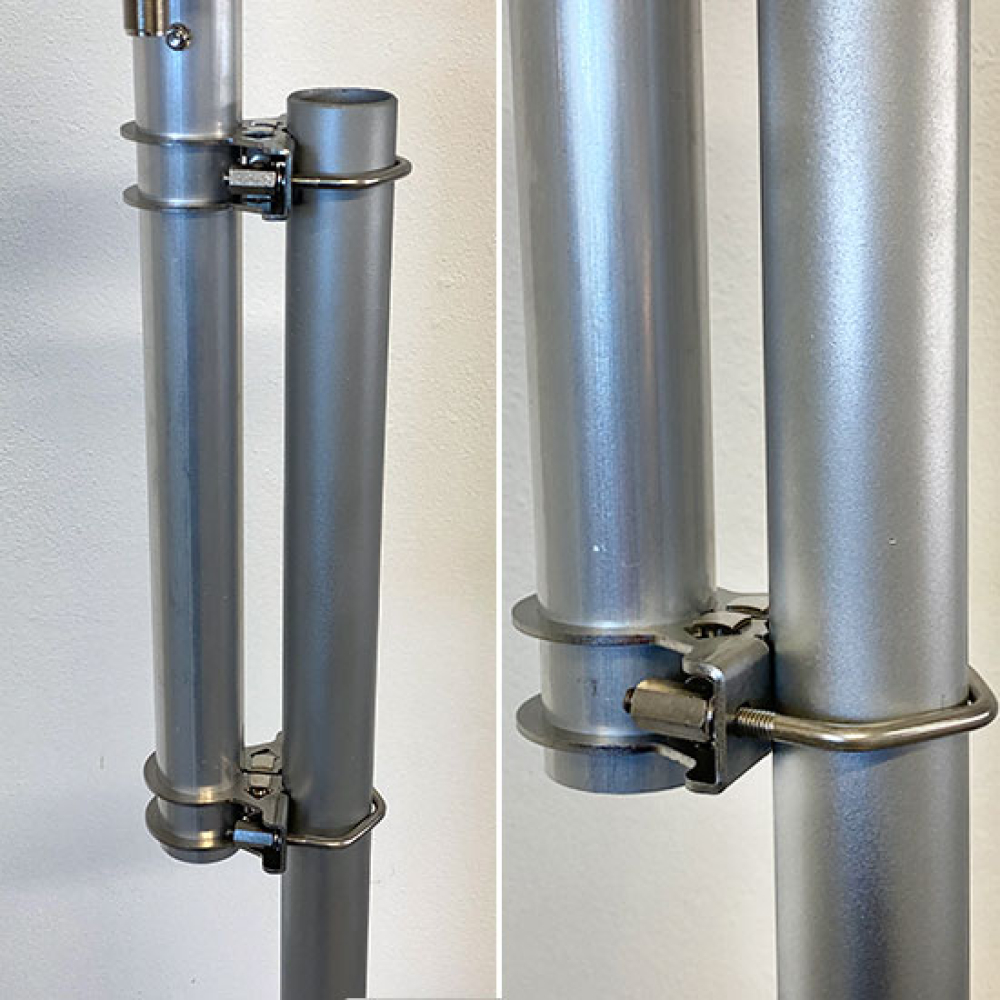

De bevestigingsbeugel van de Grazioli MV6 is gemaakt van 2,5 mm dik AISI304 roestvrij staal en wordt met een klemsluitsysteem aan de antennebuis bevestigd, wat zorgt voor een sterke mechanische vergrendeling.
De bevestiging aan de mast gebeurt met AISI304 M6 V-bouten en hoge moeren, wat het vastdraaien vergemakkelijkt.

Kenmerken Grazioli MV6 Antenne:

- Frequentiebereik: 14 MHz, 18 MHz, 21 MHz, 24 MHz, 28 MHz, 50 MHz
- Elektrisch type: 1/4 Wave grondvlak met parallelle radialen
- Versterking: 0 dBd - 2,15 dBi
- VSWR: < 1,5:1
- Maximaal continu vermogen: 3000 Watt (CW)
- Impedantie: 50 Ohm
- Polarisatie: Lineair verticaal
- Materialen: Aluminium AW6063-T66, glasvezel, messing, PTFE. Alle hardware is van RVS AISI-304 en 316
- Maximale windweerstand: 130 km/u
- Hoogte: 6750 mm (inclusief beugel)
- Gewicht: 7800 gram
- Voor montage aan een mast
- Voor mastdiameter: Ø 40 - 54 mm
- Antenneconnector: UHF-Female met PTFE-isolator en 24K vergulde centrale pin
- Antenne lengte: 620 cm
- Radialen lengte: 270 cm

Inhoud verpakking:
- 1x Grazioli MV6 antenne
- 1x Set zijradialen
- 1x Montageset
- Handleiding in het Engels en Italiaans
